Фотореле для светильника, не боится светодиодного света

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

Предназначен для экономии электроэнергии в дневное время.
Фотореле не «боится» светодиодного света.
Сумеречный выключатель (фотореле – «автомат день-ночь») с световым сенсором.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети - 220 В.
2. Номинальная частота - 50 Гц.
3. Максимальный потребляемый ток ламп - не более 3 А.
4. Мощность, потребляемая от сети не более - 0,1 Вт.
5. Включение/выключение при освещенности – 50/100 Люкс .
6. Диаметр подключаемых проводов – 2,5 кв.мм.
7. Габаритные размеры, не более - 16 х 49 х 20 мм.
8. Масса – 15 г.
9. Условия эксплуатации:
― колебания электросети +/- 15%;
― интервал рабочих температур от - 30 до + 40 С.

КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ

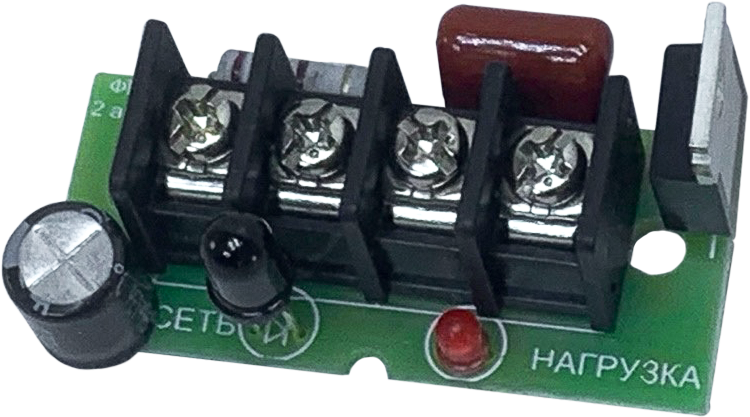

На плате установлена клемма питания и нагрузки, фоторезистор. Крепится в светодиодном светильнике рядом с источником света, его включение не влияет на корректную работу платы.
Плата является полностью работоспособной и прошла проверку на производстве. При возникшей необходимости проверки перед установкой, погасите в комнате свет, или накройте датчик непрозрачным материалом, включится освещение, откройте - выключится. Если падает мало света, посветите лампой накаливания или зажигалкой (светодиодный фонарик не подойдет).

КОМПЛЕКТ ПОСТАВКИ

1. Регулятор освещения ФР.
3. Паспорт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж платы регулятора ФР, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок. При применении светодиодных ламп их мощность не должна превышать 30 Вт.
